1. Назначение
Передвижной комплекс автоматической фотофиксации нарушении ПДД РФ АРЕНА (далее по тексту - Комплекс) предназначен для обнаружения движущихся транспортных средств (далее – ТС) на контролируемом участке дороги, измерения скорости их движения, фотографирования ТС, превысивших установленный порог скорости, обработки и передачи фотографий на удаленный компьютер по радиоканалу.
Комплексы используются сотрудниками Государственной инспекции безопасности дорожного движения для контроля скоростного режима движения автотранспорта.
2. Структура и тактика использования комплекса
Комплекс может быть развернут на произвольном участке дороги. Оборудование комплекса может легко перевозится с места на место в багажнике автомобиля в специальном транспортировочном ящике.

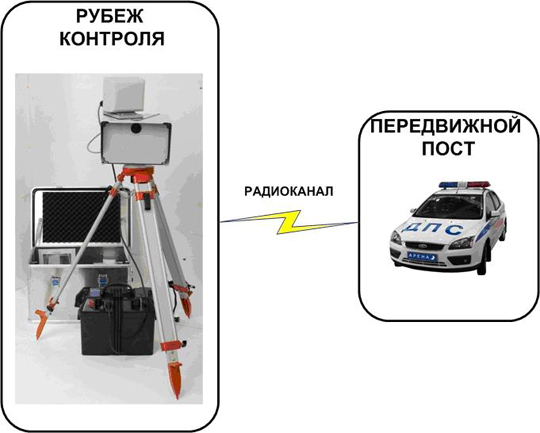

Структурно комплекс состоит из двух частей:
- рубеж контроля;
- передвижной пост.
Рубеж контроля – это установленный на треноге измеритель скорости Арена (далее – ИС АРЕНА) и подключенное к нему оборудование для питания и связи. Рубеж устанавливается на обочине дороги, в 3-5 м от краяконтролируемой проезжей части. Питание прибора производится от аккумулятора, размещенного в специальном боксе.
Передвижной пост – это патрульный автомобиль с установленным в нем оборудованием радиоканала и ноутбуком. Передвижной пост связывается с рубежом контроля посредством радиоканала, максимальная дальность – 1.5 км.
Все превысившие установленный порог скорости транспортные средства автоматически фотографируются в зоне контроля рубежа. Данные о нарушениях накапливаются в памяти ИС АРЕНА и передаются по радиоканалу на передвижной пост, расположенный на удалении от рубежа по ходу движения автотранспорта. Фотографии содержат полную информацию о нарушении, включая автоматически распознанный государственный регистрационный знак ТС нарушителя.
При использовании комплекса имеется возможность как оперативного реагирования на нарушение – остановка нарушителя и оформление постановления в момент подъезда нарушителя к передвижному посту, так и отложенного реагирования – данные накопленные в памяти ИС АРЕНА передаются на центральный пост для последующей обработки.
В комплект поставки комплекса входят:
-Измеритель скорости «АРЕНА»
-2 аккумуляторных бокса
-Зарядное устройство
-Кабель питания
-Тренога
-Рулетка
-Вешка для настройки
-Комплект радиоканала (2 переносных блока радиоканала)
-Кабель переносного блока радиоканала
-Ноутбук (с сумкой, ПО пользователя, включая лицензионную копию Windows)
-Автомобильный блок радиоканала
-Кабель передвижного поста
-Сервисный кабель (для проводной связи между ноутбуком и ИС)
-USB карта памяти
-Документация
-Транспортировочный ящик
Дополнительно в комплект поставки может быть включено устройство подсветки (ИК прожектор) для обеспечения работы в темное время суток.
3. Основные технические характеристики ИС АРЕНА
Основой рубежа контроля является измеритель скорости с фотофиксацией АРЕНА. ИС АРЕНА обеспечивает регистрацию фактов нарушений правил дорожного движения РФ, хранение этих данных (файлов с кадрами нарушений ) и их последующую передачу на удаленный компьютер.
ИС АРЕНА представляет собой моноблок, внутри которого находится узколучевой радар, фотокамера, компьютер, накопитель данных, устройство поддержания рабочей температуры и блок питания. Измеритель выполнен в едином влагозащищенном (степень защиты от воды и пыли IP65) и ударопрочном корпусе с элементами крепления. Для обмена данными между ИС АРЕНА и компьютером используется стандартный протокол TCP/IP. ИС АРЕНА устанавливается под углом 25 градусов к направлению движения автотранспорта. При этом возможен контроль автомобилей как спереди, так и сзади.
В каждом ИС установлено программное обеспечение, обеспечивающее распознавание государственных регистрационных знаков, что впоследствии позволяет автоматизировать извлечение информации о владельце транспортного средства из базы данных ГИБДД. Также программное обеспечение ИС сохраняет статистические данные по всему потоку транспортных средств.
Основные технические характеристики ИС АРЕНА:
Длина зоны контроля, м, не более |
8 |
Ширина зоны контроля, м, не более |
10 |
Диапазон измерения скорости, км/ч |
от 20 до 250 |
Пределы допускаемой абсолютной погрешности измерения скорости, км/ч, не более |
2 |
Формат данных |
JPG файл, содержащий фотографию с разрешением не менее 640х480 пикселей |
Рабочая частота излучения, ГГЦ |
24,15 ± 0,1 |
Объем внутреннего архива, файлов, не менее |
10 000 |
Вероятность распознавания чистых государственных знаков автомобилей, %, не менее |
90 |
Мощность потребления ИС, Вт, не более |
100 |
Время установления рабочего режима ИС:
- при температуре воздуха больше 0 єС, мин, не более
- при температуре воздуха минус 15 єС , мин, не более
- при температуре воздуха минус 30 єС, мин, не более |
2 15 40 |
Номинальное напряжение питания, В |
12 |
