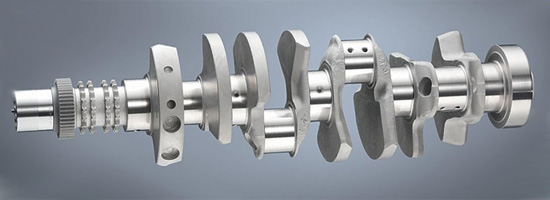

Надо ли знать механику-мотористу технологию ремонта коленчатого вала? На первый взгляд совершенно не обязательно. Ну зачем, к примеру, вдаваться в тонкости шлифовального ремесла, если своих дел по горло? Да и шлифовальный станок на СТО большая редкость: вещь дорогая, своими работами его не загрузишь, окупить трудно. Лучше отдать на ремонт коленвал в специализированную мастерскую - пусть шлифовщик сам думает, как его ремонтировать... Но принципы и объемы контрольных операций необходимо знать.
С чего начать?
Для проверки вал устанавливается на призмы крайними коренными шейками, а у средних с помощью стойки с индикатором измеряется биение. Проверяется также биение хвостовика и поверхностей сальников. Далее проводят тщательное измерение диаметров коренных и шатунных шеек. При этом обращают внимание на износ средней и крайних коренных шеек (он может быть повышен), а также на эллипсность шатунных шеек. Последнее измерение выполняют в нескольких плоскостях - при наличии эллипсности минимальный размер шейки обычно получается в направлении, сдвинутом на 20-40о против вращения от плоскости, проходящей через радиус кривошипа. После этих измерений картина несколько проясняется.
Если вал уже подвергался шлифовке, не исключено, что хвостовик и поверхности сальников несоосны коренным шейкам. К нам попадали валы, у которых биение на этих поверхностях становилось раз в десять (!) больше допустимого - более 0,1-0,15 мм. Если добавить сюда износ коренных шеек, а также их возможное взаимное биение, то при исправлении подобной «халтуры» вал, скорее всего, «не выйдет» в следующий ремонтный размер шеек. Тогда, прежде чем шлифовать, следует уточнить наличие вкладышей необходимого ремонтного размера. Кстати, такое уточнение необходимо для многих двигателей иномарок - ситуация, когда после шлифовки коленчатого вала искомые вкладыши будут найдены лишь на бумаге каталога, не редкость.
Однако самая большая неприятность - это когда ремонтировать уже «нечего» - износ шеек превысил максимальное ремонтное уменьшение. Такой вал обычно выбраковывают, в крайнем случае восстанавливают шейки наваркой или наплавкой
Валы с перегретыми после разрушения подшипников шейками желательно проверить на отсутствие трещин. Такая проверка обычно выполняется с помощью специальной установки - магнитного дефектоскопа. Глубокие трещины, уходящие в тело вала, - основание для выбраковки. Иногда такие трещины видны и невооруженным глазом. На нашем предприятии применяется технология, которая позволяет восстанавливать такие валы практически в 90 % случаев.
Перед установкой вала в станке необходима еще одна проверка. Вал ставят в центрах и измеряют биение хвостовика и поверхности заднего сальника. Если биение превышает 0,01-0,02 мм, необходимо править центровые фаски вала, иначе шлифовать коренные шейки будет невозможно.
И, наконец, последняя подготовительная операция - удаление заглушек и промывка внутренних каналов. Последняя операция обязательна - во внутренних каналах около заглушек скапливается значительное количество грязи. Стоит только пренебречь промывкой, как грязь обязательно испортит самую качественную шлифовку вала, и весь ремонт двигателя пойдет насмарку.
